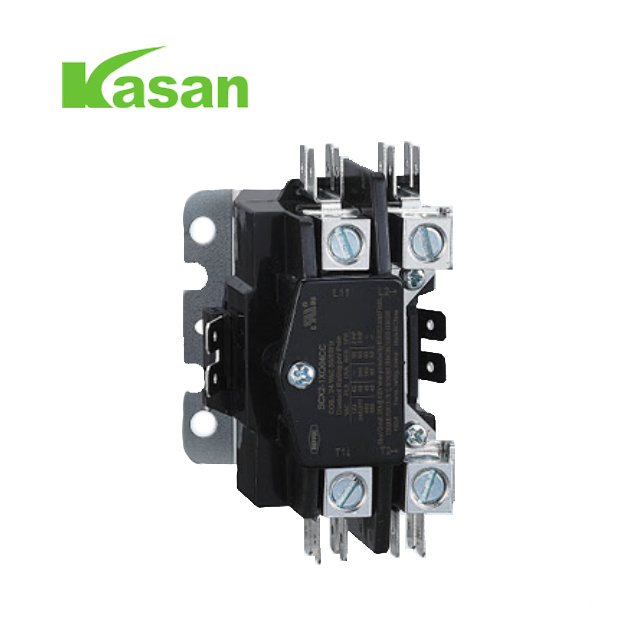

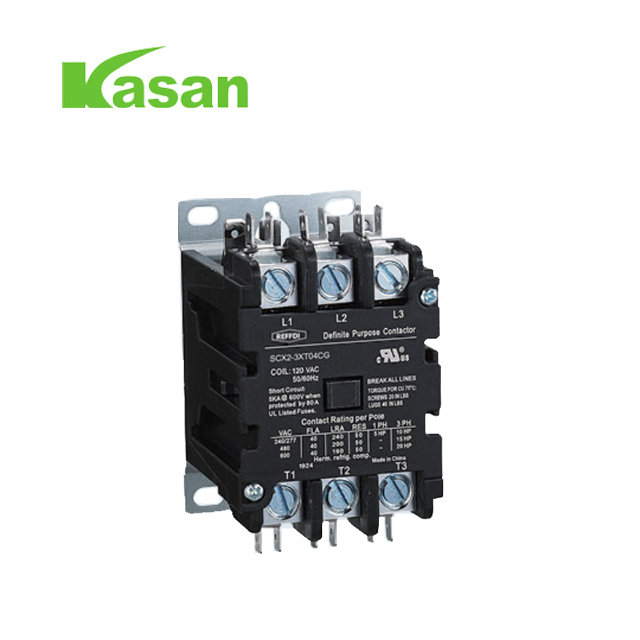

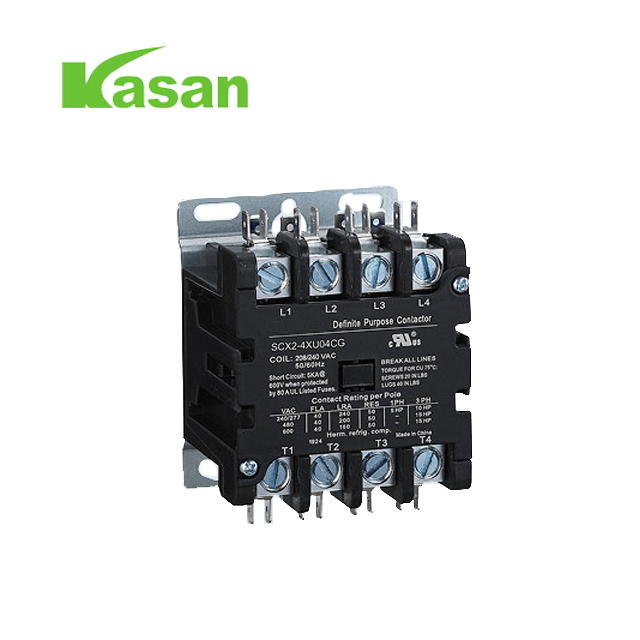

UL تایید شده 4 قطب 40 AMP DP کنتاکتور 120 ولت AC کویل کنتاکتور

محدوده کاربرد

کنتاکتورهای قطعی سری SCX2 برای کاربردهای تجاری از جمله تهویه مطبوع، تبرید، گرمایش مقاومتی مناسب هستند. روشنایی و بسیاری از تاسیسات دیگر که در آنها به یک کنتاکتور کم هزینه و با کارایی بالا نیاز است. این دستگاه‌ها انعطاف‌پذیری را ارائه می‌دهند و به گونه‌ای طراحی شده‌اند که مطابقت داشته باشند یا از آن فراتر رود

الزامات الکتریکی و مکانیکی همانطور که توسط استاندارد کنتاکتورهای هدف معین UL/CSA تعریف شده است.

رتبه بندی تماس های الکتریکی: 20A-90A

درجه بندی سیم پیچ الکتریکی: 24-60oV

رتبه بندی عمر، 100000 و 250000 گزینه چرخه.

گزینه ها: 1،2،3،4 قطب متناسب با 24،120،240 و 480 سیم پیچ VAC طیف گسترده ای از پیچ رتبه بندی الکتریکی،

اتصالات جعبه یا صفحه فشار پایه نصب NEMA.

کیت سوئیچ انتهایی NO/NC.

Terinations 10-32 cre 20, 25 & 30 FLA Models

مدل های Box Lug-40، 50، 60،75 و 90 FLA

محدوده دما: - 40 درجه فارنهایت تا + 150 درجه فارنهایت / - 40 درجه سانتیگراد تا + 65 درجه سانتیگراد

تذکر:

1. تحمل کانکتور سیم کشی بدون ابعاد مشخص شده باید مطابق با 0.2 میلی متر باشد. 2. گشتاور قفل پیچ مدار اصلی برای جریان نامی 20-40FLA 182 محصولات قطب: SCREWS 22 IN-LBS/LUGS 40 IN-LBS IN-LBS مدار اصلی پیچ 8 قفل کننده جریان 40F و محصولات 50-60FLA: 50 IN-LBS گشتاور قفل پیچ مدار اصلی برای جریان نامی 75-90 محصولات FLA: 50 IN-LBS

گشتاور قفل پیچ ماژول کمکی: 10 گشتاور قفل پیچ IN-LBSCoil برای محصولات FLA با جریان نامی 20-90: 10 IN-LBS3. ترمینال سوکت اتصال سریع باید با استاندارد IEC60760 مطابقت داشته باشد و در صورت استفاده از سیم کشی درج، اتصال قابل اعتماد بین ترمینال و درج را تضمین کند.
