چرا قطع کننده های مدار جریان باقیمانده هسته اصلی ایمنی الکتریکی می شوند؟

قطع کننده های مدار جریان باقیمانده (RCCB)به طور فزاینده ای به عنوان اجزای ضروری در سیستم های حفاظت الکتریکی مدرن شناخته می شوند. یک RCCB که برای تشخیص عدم تعادل بین هادی‌های زنده و خنثی طراحی شده است، در عرض میلی‌ثانیه عمل می‌کند و به محض تشخیص جریان نشتی، برق را قطع می‌کند و به جلوگیری از شوک الکتریکی، آتش‌سوزی الکتریکی و آسیب تجهیزات کمک می‌کند.

RCCB چگونه کار می کند و چرا برای حفاظت الکتریکی حیاتی است؟

RCCB بر اساس اصل نظارت بر جریان باقیمانده عمل می کند. هنگامی که سیستم الکتریکی به طور معمول کار می کند، جریان ورودی و خروجی برابر باقی می ماند. اگر عیب رخ دهد - مانند خرابی عایق، تماس تصادفی یا نفوذ رطوبت - جریان برگشتی کاهش می یابد. این عدم تعادل یک جریان باقیمانده ایجاد می کند. ترانسفورماتور حلقوی داخلی RCCB عدم تعادل را فوراً حس می کند و مکانیسم خاموشی را برای قطع برق در کسری از ثانیه فعال می کند.

چگونه از کاربران و تجهیزات محافظت می کند

• جلوگیری از برق گرفتگی:هنگامی که نشتی از حد مجاز فراتر رود، مدارها را قطع می کند و خطر شوک کشنده را کاهش می دهد.

• جلوگیری از آتش سوزی الکتریکی:خطاهای نشت می تواند سیم کشی را بیش از حد گرم کند. RCCB ها قبل از احتراق دخالت می کنند.

• افزایش طول عمر تجهیزات:الکترونیک حساس از قطع شدن عیب فوری بهره می برد.

• انطباق را تضمین می کند:بسیاری از استانداردهای جهانی (IEC 61008 / 61009) نیاز به حفاظت جریان باقیمانده در محیط های صنعتی، تجاری و مسکونی دارند.

منطق حفاظت از هسته توضیح داده شد

RCCB ها فلسفه حفاظت سه لایه را اجرا می کنند:

1. نظارت در زمان واقعی:به طور مداوم سازگاری جریان را در هادی های زنده/خنثی دنبال می کند.

2. تشخیص عیب:نشتی را شناسایی می کند که ممکن است MCB یا فیوزهای استاندارد را خاموش نکند.

3. قطع سریع:مکانیسم آزادسازی الکترومکانیکی برق را بدون توجه به نوسانات ولتاژ در میلی ثانیه قطع می کند.

این فرآیند چند مرحله‌ای تضمین می‌کند که حتی نشتی سطح پایین - که دستگاه‌های جریان بیش از حد سنتی نمی‌توانند آن را تشخیص دهند - بلافاصله برطرف می‌شود.

چگونه مشخصات RCCB سطوح ایمنی و عملکرد آنها را تعیین می کند؟

انتخاب RCCB مناسب به درک واضح پارامترهای فنی بستگی دارد. جدول زیر مشخصات حرفه ای را برای یک مدل RCCB با کیفیت بالا برای تاسیسات صنعتی و مسکونی نشان می دهد:

مشخصات فنی RCCB

چگونه انتخاب پارامتر بر ایمنی تأثیر می گذارد

• IΔn 30mالف:ایده آل برای محافظت در برابر ضربه انسانی در کاربردهای مسکونی.

• 100-300 میلی آمپر:برای حفاظت در برابر آتش یا هماهنگی انتخابی در سیستم های صنعتی استفاده می شود.

• RCCB نوع الف:برای وسایل مدرن توصیه می شود زیرا نشت DC ضربانی را تشخیص می دهد.

• RCCB نوع F:بهترین گزینه برای درایوهای با سرعت متغیر، سیستم های HVAC و تجهیزات فرکانس بالا.

انتخاب صحیح پارامتر قابلیت اطمینان مدار را افزایش می‌دهد، عملکرد ایمن تجهیزات خانگی و صنعتی را تضمین می‌کند و با انتظارات جهانی مطابقت با ایمنی همسو می‌شود.

ویژگی‌های RCCB چگونه در حال تکامل هستند و چرا برای سیستم‌های الکتریکی آینده اهمیت دارند؟

صنعت برق به دلیل مسکن هوشمند، اتوماسیون، ادغام انرژی های تجدیدپذیر و بارهای الکترونیکی پیچیده به سرعت در حال تغییر است. RCCB ها باید مطابق با آن سازگار شوند.

چگونه ویژگی های مدرن عملکرد RCCB را تقویت می کند

• مصونیت بالا در برابر ضربه های مزاحم
  الگوریتم‌های فیلتر پیشرفته و طراحی سیم‌پیچ بهبودیافته سفرهای نادرست ناشی از طوفان‌های تندری، جریان‌های موج یا گذرا راه‌اندازی موتور را به حداقل می‌رساند.

• سازگاری با بارهای الکترونیکی
  با ظهور شارژرهای EV، اینورترهای خورشیدی و مبدل‌های فرکانس، RCCB‌های متحمل (نوع A و نوع F) از شکل موج‌های تحریف‌شده‌ای پشتیبانی می‌کنند که واحدهای قدیمی‌تر نوع AC نمی‌توانند به طور قابل اعتماد آن را تشخیص دهند.

• هماهنگی انتخابی (نوع S)
  RCCB های تأخیر زمانی تضمین می کنند که فقط مدار پایین دست آسیب دیده حرکت می کند و تداوم در عملیات تجاری را حفظ می کند.

• دوام حرارتی و مکانیکی بهبود یافته است
  مواد با کارایی بالا امکان کار در آب و هوای شدید را بدون کاهش حساسیت فراهم می کنند.

• طراحی نصب ماژولار
  نصب استاندارد DIN-rail تعویض سریع، گسترش ساده و هزینه های نگهداری کمتر را تضمین می کند.

روندهای آینده چگونه توسعه RCCB را شکل خواهند داد

در دهه آینده، RCCB ها شامل موارد زیر می شوند:

• سیستم های نظارت دیجیتال و خود تشخیصیبهینه سازی نگهداری پیشگیرانه

• ادغام با کنتورهای هوشمندبرای تجزیه و تحلیل داده های نشت در زمان واقعی.

• حساسیت تطبیقیکه با توجه به شرایط بار تنظیم می شود.

• سازگاری با انرژی های تجدیدپذیر و تاسیسات هیبریدی AC/DC.

این پیشرفت ها هم ایمنی کاربر و هم کارایی سیستم را افزایش می دهد و RCCB ها را به اجزای مرکزی در معماری های محافظ هوشمند تبدیل می کند.

چگونه RCCB ها در برنامه های کاربردی دنیای واقعی کار می کنند و چرا آنها راه حل ترجیحی هستند؟

تطبیق پذیری RCCB ها آنها را برای بسیاری از محیط هایی که به استانداردهای ایمنی بالایی نیاز دارند، مناسب می کند.

برنامه های کاربردی مسکونی

• مدارهای حمام و آشپزخانه

• لوازم خانگی مانند ماشین لباسشویی، ظرفشویی، وسایل گرمایشی

• پریزهای بیرونی که در آن قرار گرفتن در معرض رطوبت معمول است

برنامه های کاربردی تجاری

• ساختمان های اداری و مراکز خرید

• امکانات بهداشتی که نیاز به تشخیص نشت اضافی دارند

• صنایع مهمان‌نوازی که ایمنی مهمانان در اولویت قرار دارند

کاربردهای صنعتی

• کارخانه های تولیدی

• 16A / 25A / 32A / 40A / 63A / 80A / 100A

• زیرساخت های شارژ EV و مزارع خورشیدی

RCCB ها به طور چشمگیری زمان خرابی و آسیب را کاهش می دهند و در عین حال تداوم عملیاتی را تضمین می کنند، و آنها را در محیط هایی که ایمنی و قابلیت اطمینان را نمی توان به خطر انداخت، ضروری می کند.

سوالات متداول در مورد RCCB

Q1: یک RCCB چه تفاوتی با یک MCB دارد؟
الف:یک MCB در برابر اضافه بار و اتصال کوتاه محافظت می کند، در حالی که یک RCCB در برابر جریان نشتی که می تواند باعث شوک الکتریکی یا آتش سوزی شود محافظت می کند. آنها عملکردهای مختلفی دارند و اغلب برای محافظت کامل با هم استفاده می شوند.

Q2: هر چند وقت یکبار باید یک RCCB آزمایش شود؟
الف:دکمه تست باید حداقل هر ماه یکبار فشار داده شود. این تضمین می کند که مکانیسم قطع داخلی پاسخگو و کاملاً کاربردی باقی می ماند. آزمایش منظم خطر خرابی را در هنگام خطاهای نشت واقعی به حداقل می رساند.

چگونه یک نام تجاری RCCB قابل اعتماد می تواند ایمنی الکتریکی و عملکرد سیستم را بهبود بخشد؟

یک RCCB که به خوبی مهندسی شده است، حفاظت در برابر نشت مداوم، سریع و قابل اعتماد را تضمین می کند که برای محیط های الکتریکی مدرن ضروری است. از ساختمان های مسکونی گرفته تا تاسیسات پیچیده صنعتی، RCCB مناسب ایمنی انسان را افزایش می دهد، از خطرات آتش سوزی جلوگیری می کند، از تجهیزات حساس محافظت می کند و از پایداری طولانی مدت در شبکه های الکتریکی پشتیبانی می کند.

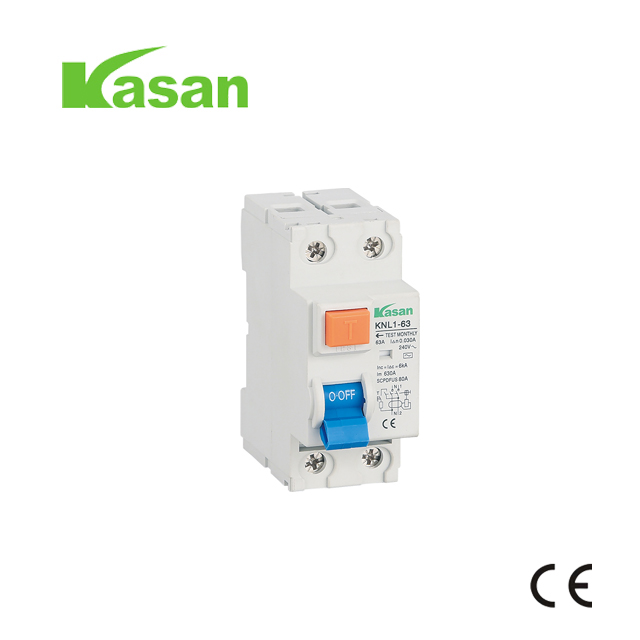

مارک‌هایی مانند Kasan RCCB‌هایی را ارائه می‌کنند که با کنترل کیفیت دقیق، مواد بادوام، و فناوری تشخیص نشت پیشرفته مناسب برای الزامات ایمنی جهانی ساخته شده‌اند. برای پروژه هایی که به دنبال حفاظت از جریان باقیمانده قابل اعتماد با پشتیبانی فنی حرفه ای هستند،کفارائه راه حل های جامع متناسب با نیازهای مسکونی، تجاری و صنعتی.

برای مشاوره فنی، مشخصات محصول، یا پیشنهاد پروژه،با ما تماس بگیریدبرای دریافت کمک های تخصصی و توصیه های سفارشی.
